Diese Module verringern die Induktivität an Stromstoßschaltern und ermöglichen somit die Verwendung zusätzlicher Leuchttaster. Bis zu acht Taster mit integrierten Leuchtmitteln können mit Hilfe der Kondensatorblöcke RS bzw. RSZ an den Stromstoßschaltern der RS-Serie betrieben werden. Kondensatorblöcke RS-KB ermöglichen die Verwendung von bis zu 23 Leuchttastern.

Kompensationskondensator 1,5 µF / 240 V AC, max. Anzahl paralleler Leuchttaster (230 V, 0,6 mA typ.) an RS/RSZ, ohne Kompensation: 8 Stk, mit Kompensation 1 x RS-KB: 23 Stk, mit Kompensation 2 x RS-KB: 46 Stk, geringe Baugröße von nur 1 TE, einfache Montage und Anschluss

rychloupínání na DIN lištu, montážní poloha libovolná

Kompensation von Induktivitäten durch Taster mit Leuchtmitteln bei der Verwendung mit Stromstoßschaltern der RS-/RSZ-Reihe

• Nabídkový text RTF
• Nabídkový text GAEB XML
• Nabídkový text GAEB 2000
• Nabídkový text GAEB 90

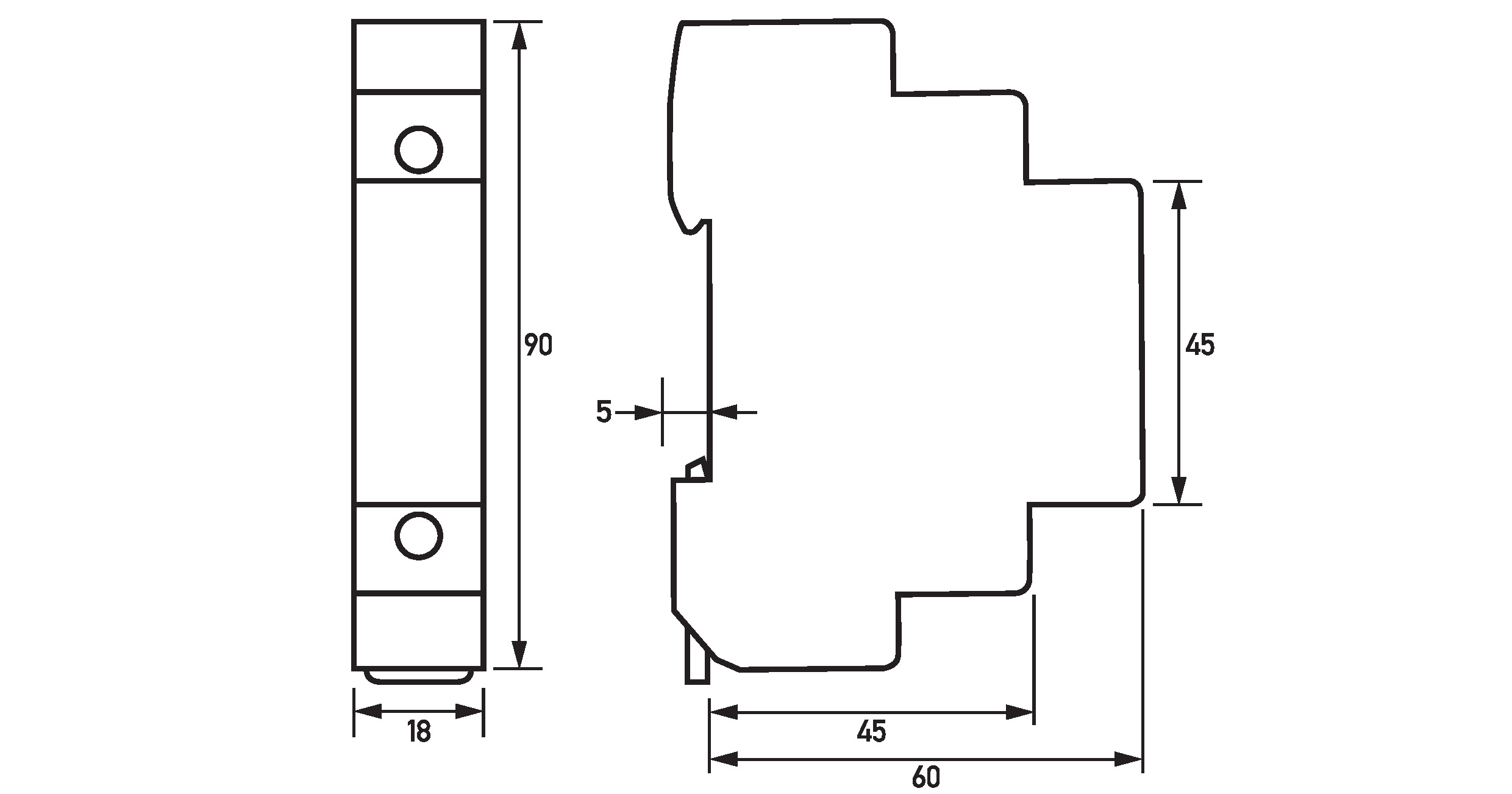

• Rozm?rový výkres Celkový pohled

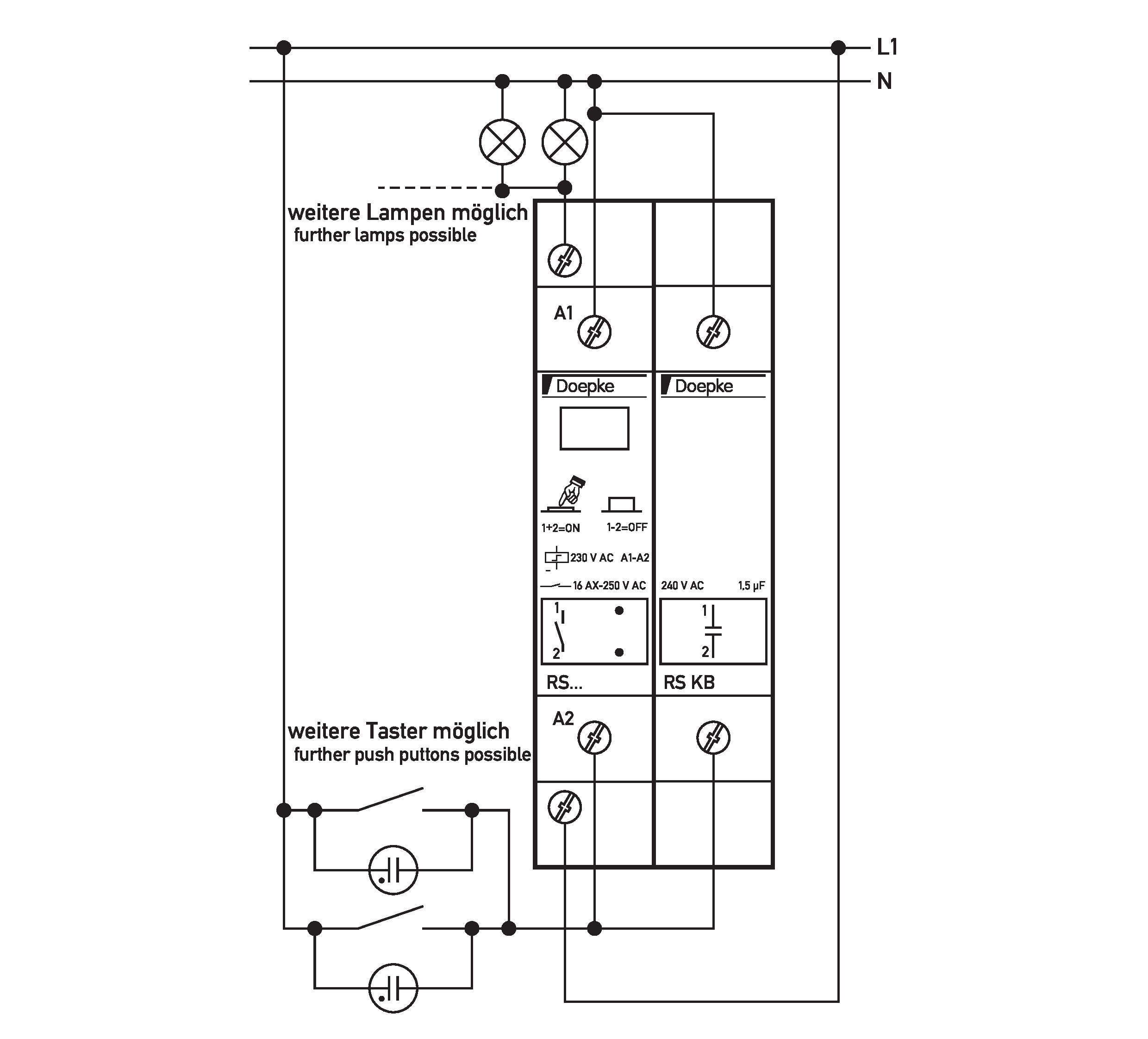

• Schéma zapojení
