impulzní relé (dálkový spínač) RS 024-110
- Napětí cívky

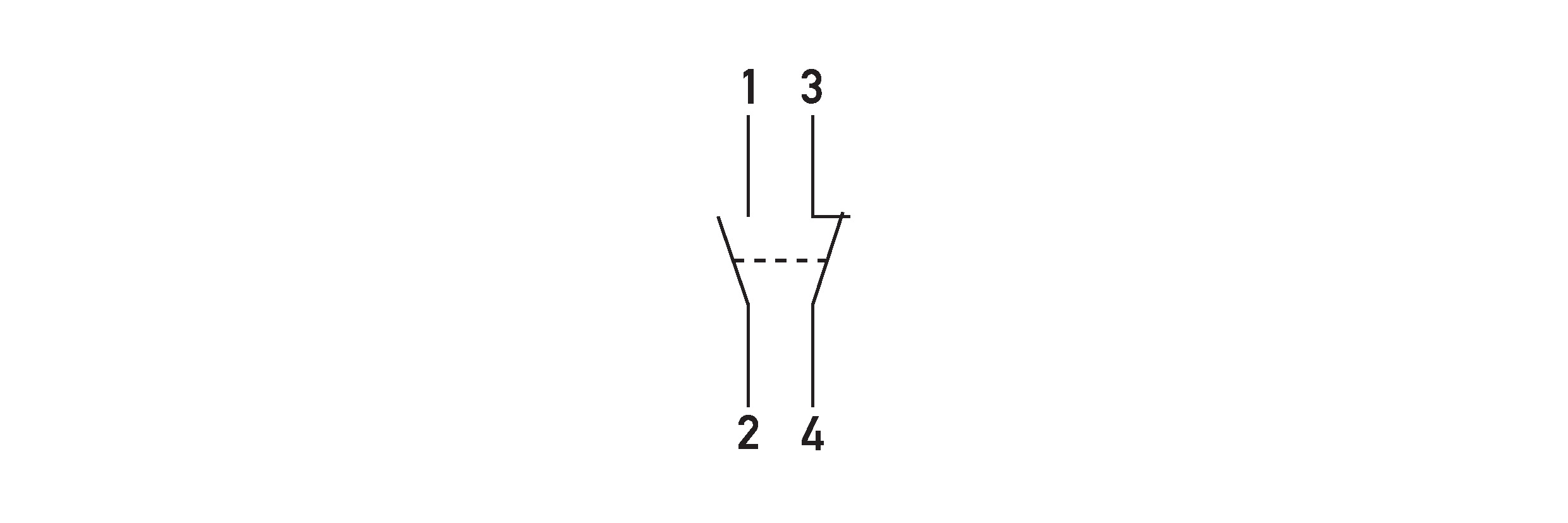

- obsazení kontaktů: 1Rozpínací kontakt/1 Spínací kontakt
- velký jmenovitý proud 16 A
impulzní relé (dálkový spínač) RS 024-110
- Napětí cívky
- obsazení kontaktů: 1Rozpínací kontakt/1 Spínací kontakt
- velký jmenovitý proud 16 A
Details
impulzní relé (dálkový spínač), 1 NC/1 NO
Stromstoßschalter, auch: Fern- oder Impulsschalter, schalten durch einen elektrischen Impuls ein und durch einen weiteren wieder aus. Die Serie RS schaltet elektrische Verbraucher bis 16 A im Impulsbetrieb. Die Ausführung eignet sich für die Montage in Elektroverteilungen. Diese Stromstoßschalter verfügen über lokale Befehlseingänge für die Ein- und Ausschaltung.
hohe Flexibilität durch verschiedene Kontaktkonfigurationen, kontur- und klemmenkompatibel zum Installationsrelaisprogramm, Option einer optischen Anzeige des Betriebszustandes mittels LED, schaltgeräuscharm und ohne Brummgeräusche, Einschaltdauer: 100 % mit Distanzstück 0,5 TE, frontseitige Schaltstellungsanzeige, Glimmlampen parallel zu Steuertasten möglich, einfacher Anschluss durch großzügig dimensionierte, unverlierbare Klemmen, kein Hinterstecken der Anschlussdrähte möglich, leichte Zugänglichkeit zum Anschluss der Spulenversorgung, berührsicher nach BGV A3, Einfachschnappbefestigung für die 35-mm-Tragschiene, Lokal- u. Zentralsteuerung - zweistufige Gruppen schaltbar (nur RSZ)
rychloupínání na DIN lištu, montážní poloha libovolná
Komponenty poskytují univerzální možnosti použití pro ovládací úlohy v průmyslu a technologii budov nebo domácích instalacích. Jsou vhodné zejména pro spínání osvětlovacích zařízení, elektrických topení, větrání, klimatizací, ventilátorů, tepelných čerpadel a žárovek i výbojek.
Die Bezeichnung der Geräte der Baureihe RS beschreibt sowohl die Bemessungsspannung (erste Zifferngruppe) als auch die Kontaktausführung (letzte Zifferngruppe), die in der Reihenfolge Schließer, Öffner und Wechsler aufgeführt wird. Somit hat ein "RS 024-110" z. B. eine Bemessungsspannung von 24 V, je einen Schließer- und Öffner-, aber keinen Wechslerkontakt, Die Einschaltdauer (ED) beträgt max. 1 h. Zum Erreichen von 100 % ED ist der beidseitige Einsatz des Distanzstückes DHDS notwendig, Parallelgeschaltete Glimmlampen von Leuchttastern erzeugen Blindströme, die bei zu großer Anzahl durch einen Kondensatorblock kompensiert werden können, um zu hohe Spulenerwärmung zu verhindern.
impulzní relé (dálkový spínač), 1 NC/1 NO
Stromstoßschalter, auch: Fern- oder Impulsschalter, schalten durch einen elektrischen Impuls ein und durch einen weiteren wieder aus. Die Serie RS schaltet elektrische Verbraucher bis 16 A im Impulsbetrieb. Die Ausführung eignet sich für die Montage in Elektroverteilungen. Diese Stromstoßschalter verfügen über lokale Befehlseingänge für die Ein- und Ausschaltung.
hohe Flexibilität durch verschiedene Kontaktkonfigurationen, kontur- und klemmenkompatibel zum Installationsrelaisprogramm, Option einer optischen Anzeige des Betriebszustandes mittels LED, schaltgeräuscharm und ohne Brummgeräusche, Einschaltdauer: 100 % mit Distanzstück 0,5 TE, frontseitige Schaltstellungsanzeige, Glimmlampen parallel zu Steuertasten möglich, einfacher Anschluss durch großzügig dimensionierte, unverlierbare Klemmen, kein Hinterstecken der Anschlussdrähte möglich, leichte Zugänglichkeit zum Anschluss der Spulenversorgung, berührsicher nach BGV A3, Einfachschnappbefestigung für die 35-mm-Tragschiene, Lokal- u. Zentralsteuerung - zweistufige Gruppen schaltbar (nur RSZ)
rychloupínání na DIN lištu, montážní poloha libovolná
Komponenty poskytují univerzální možnosti použití pro ovládací úlohy v průmyslu a technologii budov nebo domácích instalacích. Jsou vhodné zejména pro spínání osvětlovacích zařízení, elektrických topení, větrání, klimatizací, ventilátorů, tepelných čerpadel a žárovek i výbojek.
Die Bezeichnung der Geräte der Baureihe RS beschreibt sowohl die Bemessungsspannung (erste Zifferngruppe) als auch die Kontaktausführung (letzte Zifferngruppe), die in der Reihenfolge Schließer, Öffner und Wechsler aufgeführt wird. Somit hat ein "RS 024-110" z. B. eine Bemessungsspannung von 24 V, je einen Schließer- und Öffner-, aber keinen Wechslerkontakt, Die Einschaltdauer (ED) beträgt max. 1 h. Zum Erreichen von 100 % ED ist der beidseitige Einsatz des Distanzstückes DHDS notwendig, Parallelgeschaltete Glimmlampen von Leuchttastern erzeugen Blindströme, die bei zu großer Anzahl durch einen Kondensatorblock kompensiert werden können, um zu hohe Spulenerwärmung zu verhindern.
