Výkonový odpojovač DHS 4-125 NA
- Jmenovité napětí/proud: 230 V, 400 V (AC) / 125 A
- obsazení kontaktů: 4 Spínací kontakt
- velké připojovací svorky do 50 mm²
- für den Einsatz in Laboreinrichtungen geeignet
- certifikováno podle VDE
Výkonový odpojovač DHS 4-125 NA
- Jmenovité napětí/proud: 230 V, 400 V (AC) / 125 A
- obsazení kontaktů: 4 Spínací kontakt
- velké připojovací svorky do 50 mm²
- für den Einsatz in Laboreinrichtungen geeignet
- certifikováno podle VDE
Details
Výkonový odpojovač, 125 A, 4 NO, mit NOT-AUS-Funktion

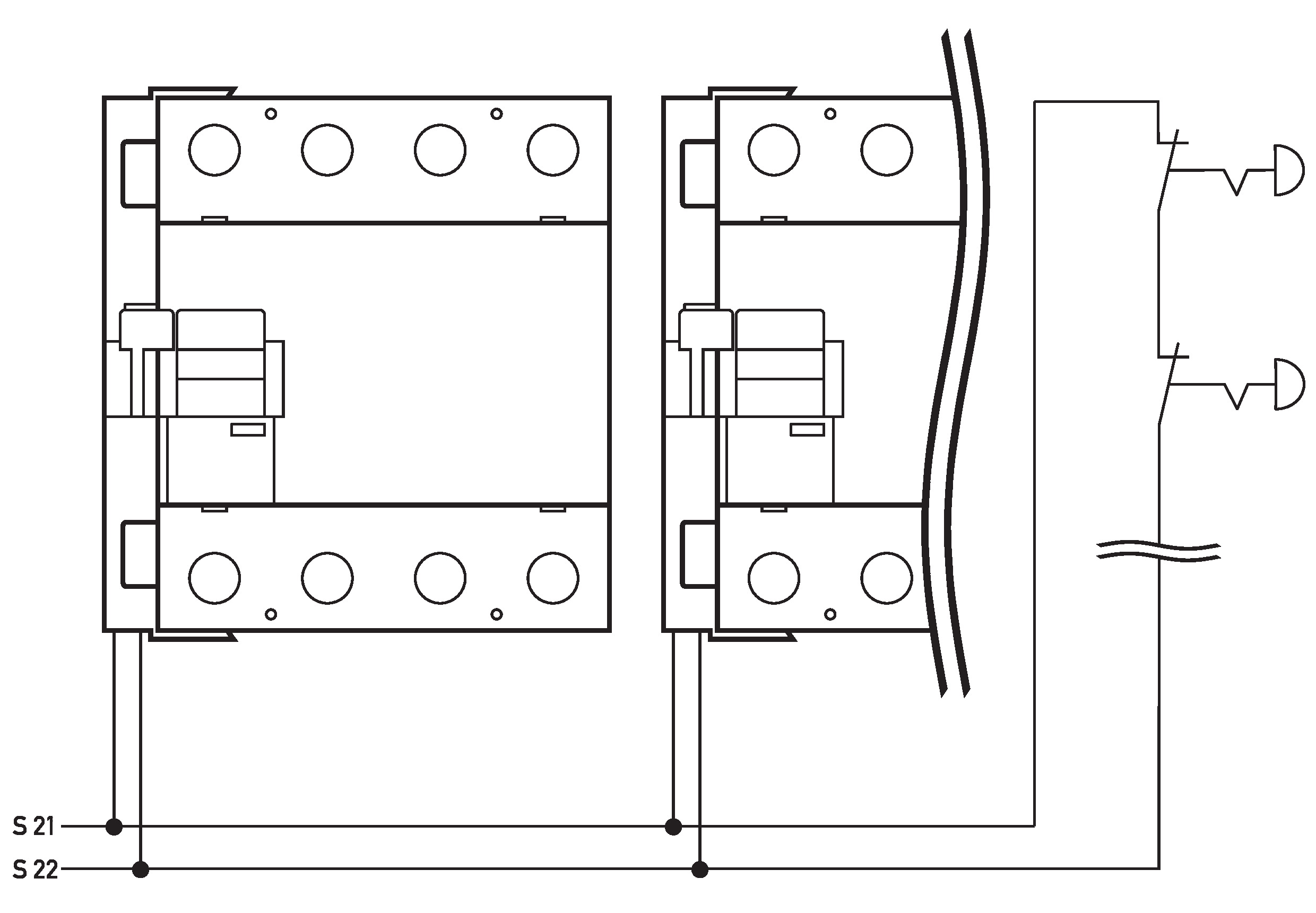

Odpojovače příp. hlavní vypínače odpojují elektrické spotřebiče nebo části zařízení zcela a všemi póly od elektrického napájení. Vypínají také při zatížení nebo přetížení. Používají se k odpojování pro údržbu a na ochranu zařízení. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. DHS mit NOT-AUS-Funktion ermöglichen den Anschluss einer NOT-AUS-Einrichtung, wie z. B. Taster. Eine integrierte LED signalisiert die Auslösung durch ein Betätigungselement oder durch Drahtbruch. Eine Wiedereinschaltung wird bis zur Behebung verhindert.

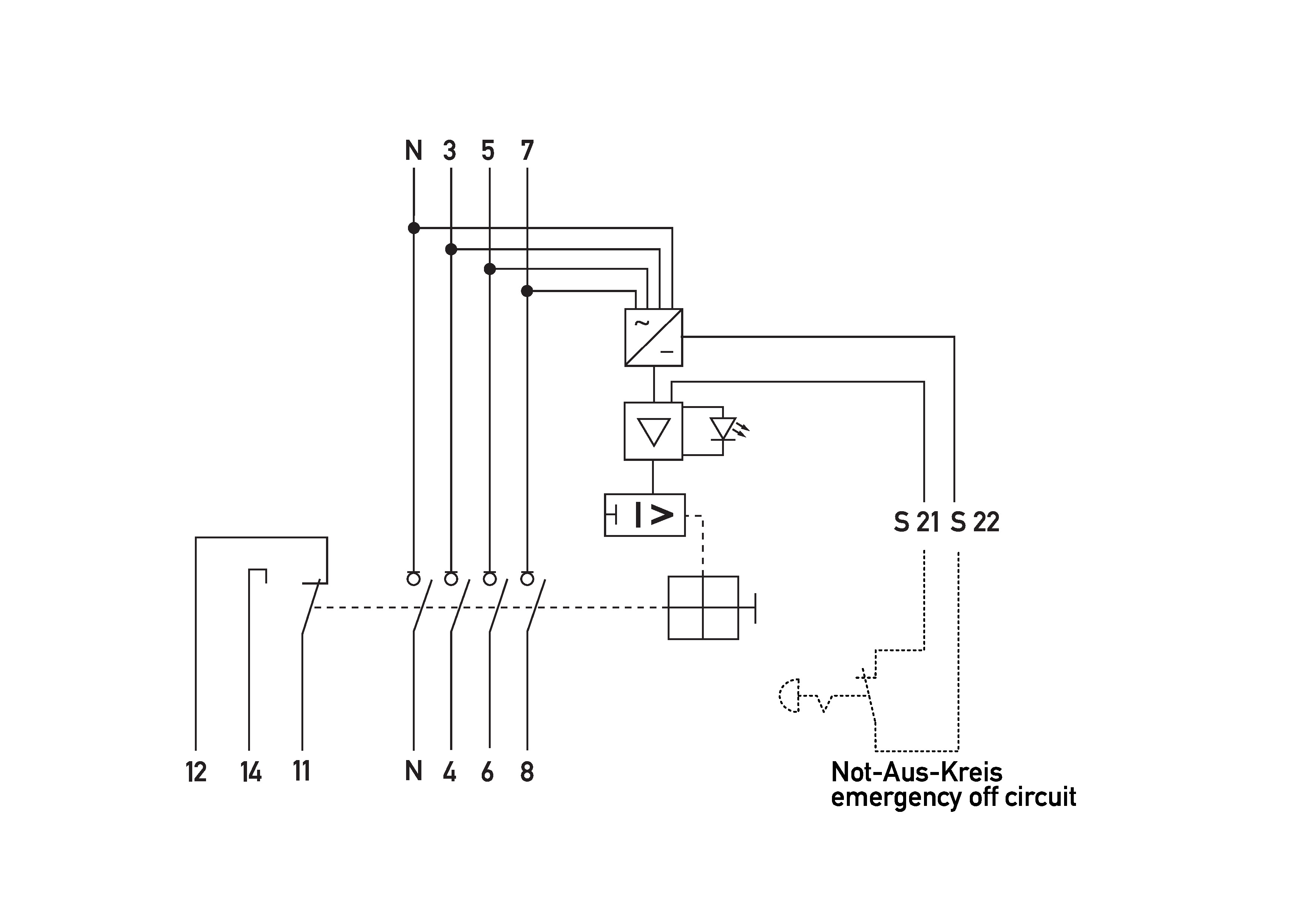

mit NOT-AUS-Funktion zur Auslösung bzw. Abschaltung mittels Betätigungselementen, Überwachung der NOT-AUS-Funktion auf Drahtbruch und Anzeige durch eine LED, bei einem Spannungsausfall führt die NOT-AUS-Funktion zu keiner Auslösung, hohe Kurzschlussfestigkeit und hohes Schaltvermögen, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Sammelschienen, Schaltstellungsanzeige
rychloupínání na DIN lištu, napájení shora, montážní poloha libovolná
besonders geeignet für den Einsatz in Hauptverteilungen in weit ausgedehnten Stromversorgungen z. B. für Campingplätze, Yachthäfen, Kleingartenkolonien, Schaustellplätze usw.
Gemäß EN 60947-3 vereinen Lasttrennschalter die Funktion eines Lastschalters, der unter Betriebsbedingungen einen Strom (einschließlich einer festgelegten betriebsmäßigen Überlast) einschalten, führen und ausschalten kann, als auch die Funktion eines Trennschalters, der im ausgeschalteten Zustand durch einen ausreichenden Kontaktabstand für eine sichere Trennung sorgt. Der DHS 4 liefert für den Not-Aus-Kreis eine FELV-Spannung. Aus diesem Grund muss der Not-Aus-Kreis für eine Spannung von 230 VAC bemessen sein.
Výkonový odpojovač, 125 A, 4 NO, mit NOT-AUS-Funktion
Odpojovače příp. hlavní vypínače odpojují elektrické spotřebiče nebo části zařízení zcela a všemi póly od elektrického napájení. Vypínají také při zatížení nebo přetížení. Používají se k odpojování pro údržbu a na ochranu zařízení. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. DHS mit NOT-AUS-Funktion ermöglichen den Anschluss einer NOT-AUS-Einrichtung, wie z. B. Taster. Eine integrierte LED signalisiert die Auslösung durch ein Betätigungselement oder durch Drahtbruch. Eine Wiedereinschaltung wird bis zur Behebung verhindert.
mit NOT-AUS-Funktion zur Auslösung bzw. Abschaltung mittels Betätigungselementen, Überwachung der NOT-AUS-Funktion auf Drahtbruch und Anzeige durch eine LED, bei einem Spannungsausfall führt die NOT-AUS-Funktion zu keiner Auslösung, hohe Kurzschlussfestigkeit und hohes Schaltvermögen, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Sammelschienen, Schaltstellungsanzeige
rychloupínání na DIN lištu, napájení shora, montážní poloha libovolná
besonders geeignet für den Einsatz in Hauptverteilungen in weit ausgedehnten Stromversorgungen z. B. für Campingplätze, Yachthäfen, Kleingartenkolonien, Schaustellplätze usw.
Gemäß EN 60947-3 vereinen Lasttrennschalter die Funktion eines Lastschalters, der unter Betriebsbedingungen einen Strom (einschließlich einer festgelegten betriebsmäßigen Überlast) einschalten, führen und ausschalten kann, als auch die Funktion eines Trennschalters, der im ausgeschalteten Zustand durch einen ausreichenden Kontaktabstand für eine sichere Trennung sorgt. Der DHS 4 liefert für den Not-Aus-Kreis eine FELV-Spannung. Aus diesem Grund muss der Not-Aus-Kreis für eine Spannung von 230 VAC bemessen sein.
