Výkonový odpojovač DHS 4-100 R
- Jmenovité napětí/proud: 230 V, 400 V (AC) / 100 A
- obsazení kontaktů: 4 Spínací kontakt
- velké připojovací svorky do 50 mm²
- certifikováno podle VDE
Výkonový odpojovač DHS 4-100 R
- Jmenovité napětí/proud: 230 V, 400 V (AC) / 100 A
- obsazení kontaktů: 4 Spínací kontakt
- velké připojovací svorky do 50 mm²
- certifikováno podle VDE
Details

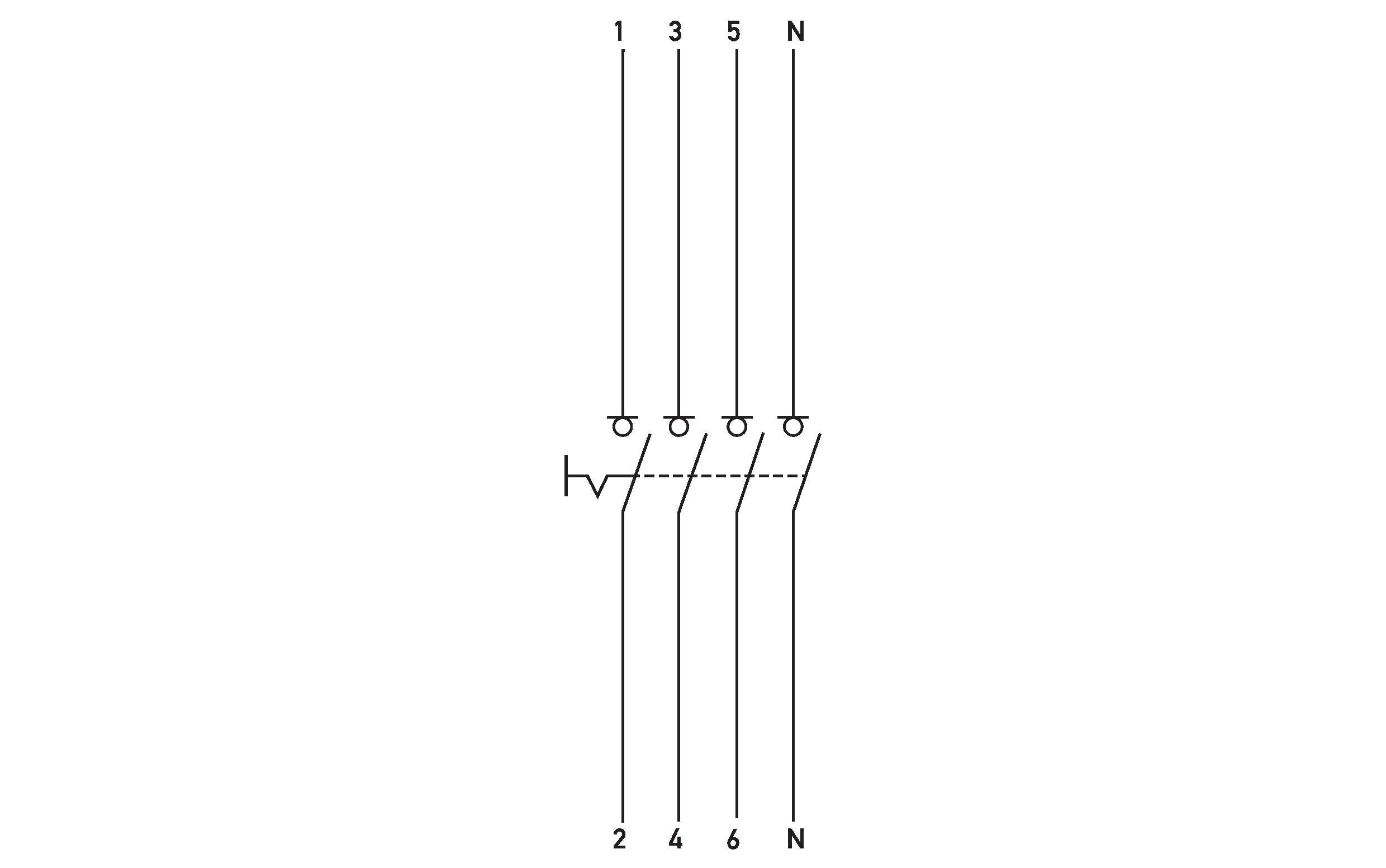

Výkonový odpojovač, 100 A, 4 NO, N vpravo
Odpojovače příp. hlavní vypínače odpojují elektrické spotřebiče nebo části zařízení zcela a všemi póly od elektrického napájení. Vypínají také při zatížení nebo přetížení. Používají se k odpojování pro údržbu a na ochranu zařízení. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. Die DHS können durch einen Hilfs- bzw. Fehlersignalschalter erweitert werden, was die Anzeige und Weiterverarbeitung des Schaltzustands ermöglicht.
velká odolnost proti zkratu a velká vypínací schopnost, oboustranné dvoupatrové svorky pro velký průřez vodičů a přípojnice, zobrazení spínacího stavu
rychloupínání na DIN lištu, montážní poloha libovolná
besonders geeignet für den Einsatz in Hauptverteilungen in weit ausgedehnten Stromversorgungen z. B. für Campingplätze, Yachthäfen, Kleingartenkolonien, Schaustellplätze usw.
Podle normy EN 60947-3 se v praxi používají výkonové vypínače, odpojovače a výkonové odpojovače jako hlavní vypínače. Výkonový vypínač musí spínat, vést a vypínat proudy za provozních podmínek v obvodu (včetně stanoveného provozně daného přetížení). Při vypnutém stavu není zajištěna oddělovací funkce. Výkonový vypínač není proto vhodný pro bezpečné oddělení ve smyslu mezinárodních předpisů. Odpojovač musí ve vypnutém stavu splňovat odpovídající požadavky na oddělovací funkci, avšak v provozu musí spínat proudy jen zanedbatelné velikosti. Kombinací obou provedení je výkonový odpojovač, který v sobě spojuje obě vlastnosti a tím je univerzální pro bezpečné spínání elektrických zařízení.
